西门子物位仪表选型案例分享

 关于西门子物位仪表的选型，专业的选型报价组汇总多年经验和产品专家的建议以及现场应用的反馈，总结案例如下，供参考：

介质：苯、乙醇。罐高10m，常温常压。

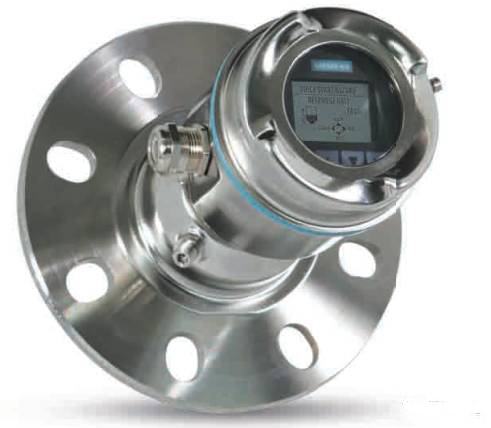

采用LR250PVDF方案，10m空罐时回波效果很好。

介质：氟利昂，球罐11m，无静态管，常温常压，操作温度低于常温，氟利昂介电常数较低DK=1.9，特性分析：会挥发，球罐测量。

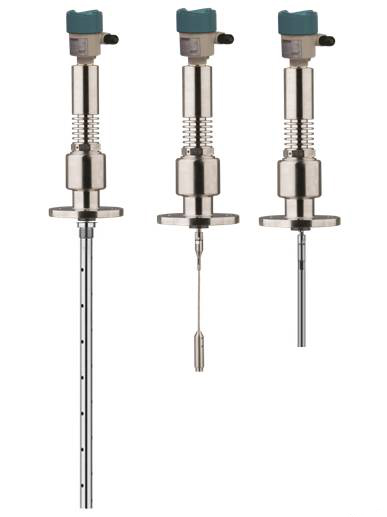

选用LG250单缆，信号比较稳定。因此采用LG250方案效果很好，如果能加静态管，效果会更好。

介质：氢氟酸，罐高6m，直径D=1.2m，7个下料口，操作温度90度、压力13bar，工况状态：液面波动较大，泡沫严重，大量挥发。

采用LR260 FEA特殊询价方案，效果相当好，且液面越低信号越好。

注：为什么不用LR250 FEA？因为工况及其复杂，高温高压，极端腐蚀，泡沫，超高干扰，距管壁近，大量挥发和冷凝，以及严重的黏附性，这种测量点，Siemens LR260FEA天线为更佳方案。

介质：盐酸，量程7m，温度150度。

采用LR200 PTFE杆式天线效果极其稳定。

介质：食用油，介电常数2.5左右。

采用LR250_4’’喇叭测量，更高可测23m。

注：需要通过设定范围延伸来实现，且精度3mm。

介质：PX 二甲苯，量程21.5m。20.

采用LR250方案，在21.5m时回波效果很好。

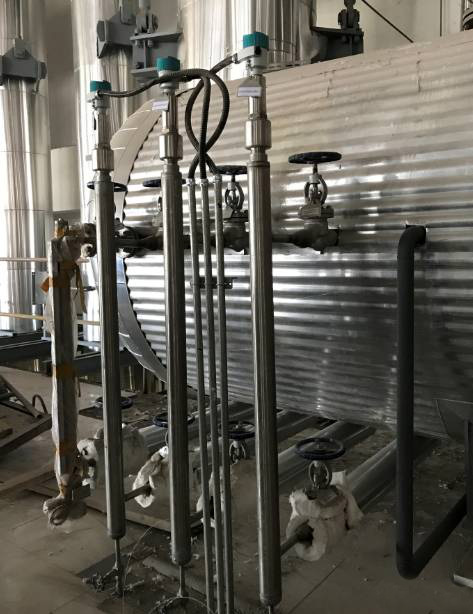

锅炉汽包液位，量程670mm插伸，操作温度&压力：450度、9.8MPa。

采用LG270，带蒸汽补偿参考段方案，长度更短1m，相关参考段长度可以通过选型工具来选择。如果客户现场需要截短测量杆，会影响测量精度（参考温压对电磁波的传播速度影响）。

注：若用户温压稳定，可以单独补偿。

液氨罐，量程23m，孟加拉项目。

采用LG270缆式方案。

注：小量程液氨可采用LG250液氨专用同轴，高温高压可采用LG270杆式，长量程采用LG270缆方案。

介质：双氧水，密封储罐(塑料罐子)，量程6m，常温常压，有泡沫，无搅拌(判断泡沫应该是进料时产生的，不会很厚)。

采用Probe LU ETFE探头(切忌不可选用PVDF材质)、或LR200 PTFE天线(效果更佳)、LR200 PP杆式天线(性价比高)。

注：超声波测含泡沫介质，反馈的是泡沫层位置；泡沫不厚时，雷达LR200可穿透泡沫测量实际液位值。

介质：氯气浮顶罐，量程10m，常温常压，气体防爆。

采用LR260/LR560方案测柜面。

介质：汽油浮顶罐，量程20m，常温常压，隔爆。

客户要求导波雷达，可测；针对非接触雷达，量程较大建议采用固体雷达。

注：如果浮顶下面是液体，则会采用静态管测量，结果测量的是液面，量程允许情况下可采用LR250液体雷达。通常浮顶采用固体雷达是因为浮顶板易倾斜，采用固体雷达，

其可测量程较大，相对测量效果更好。

介质：氯甲烷(介电常数12.9)，球罐14200mm，操作温度、压力：50度、1.0MPa(G)，隔爆，法兰DN100，需要耐腐蚀材料。

采用LR200 PTFE杆式或LR250FEA方案。

注：LR200PTFE杆式本身无屏蔽段，从根部发射信号，屏蔽段可单独选配。

介质：重油，由于重油挥发黏附性很大。

更佳方案LR260表头+FEA型天线。

注：LR260FEA型，量程达30m，更适合于20m左右的或更大量程类似于油渣这种极易黏附，介电常数又不高的测量。并非LR250FEA不可用，但是某些极端情况，LR260FEA表现的更优异。即使测量搅拌工况，一般LR260性能优异。关于高频低频之分，需要综合考虑天线尺寸，型式，量程等。

补充：介质：重油，量程8.5m，温度30~50度，防爆。分析：温度较低时，重油的挥发黏附性很强，可以选用LR250喇叭口，但是选用LR250 FEA效果更好。

工况：所测介质含有高温蒸汽(温度示具体工况而定)，温度过高且含蒸汽易导致雷达失波。

采用LR200大喇叭口天线更为合适。

介质：上层氨水/下层焦油界面测量，量程0~4m，操作温度80度，常压，接管高度150mm(客户要求导波雷达方案)。分析：由于上层是氨水，介电常数太高，且易挂料，因此不适用导波雷达来测量界面。

采用LC500方案，选择长屏蔽段，保证屏蔽部分伸进液体，测量段不要漏在气体中。采用方案：7ML5515-3CM54-2AB1-Z Y01+Y02+Y15 {Y01:3800 mm}{Y02: 2650 mm}

注：需要知道：氨水的液面更低高度以及氨水/焦油界面的至高和至低高度。反馈：槽的总高度4m，顶部安装有立管150mm；焦油在下面基本保持在1-1.2m；氨水的高度2m，不过是变化的，但是氨水低位报警设置在了0.5m；那么我的电容总长度应该为：150mm+3500mm=3650mm。    屏蔽段长度为：150mm+空气高度1000mm+氨水高度1500mm=2650mm。因此有效测量段长度为4000-2650=1350mm。需要工艺上确保：氨水与焦油的总高度至低不低于1350mm，而且焦油的至高高度不超过1350mm。

介质：焦油，量程2.8m，操作温度75度，常压，接管高度150mm (客户要求导波雷达方案)。分析：无法确定此温度/压力下的焦油粘度，挂料程度。

建议使用非接触雷达已确保万无一失。采用LR250 FEA更佳方案。

油水界面的测量，如果采用电容式液位计，不适合用不锈钢的杆，需要带涂层，而且仪表需侧侧安装，保证旁通管的上取压孔位置永远低于液面至低位置。否则，空气，油，水，三相的变化，电容是不能分辨出界面的。

因此，油水界面的测量推荐使用导波雷达来测量。

介质：硫代水溶液（可能带盐）--硫氰，温度: 80度，常压，要求隔爆。该介质有腐蚀性，工况复杂：带搅拌，伴热盘管，泡沫，易结晶(80度)。

推荐方案：LR260表头+FEA型天线—定制。

介质：硫酸/盐酸，常温常压。

可以选用LR250 PVDF方案。

产品补充：

①若介质含有大量水蒸气、冷凝的场合，不建议使用CLS开关，音叉开关更合适。这点在规格书中有体现：高温、高压的液体测量(注意)；

②小量程的液位测量，LC是无盲区的，LR250盲区为50mm，导波雷达盲区为80mm，超声波的盲区更大一点，选型时请考虑；

③LR560有更高级的粉尘防爆zone 20和zone2的气体防爆（3G），可以应用在某些气体防爆场合，精度5mm；

④MultiRanger 200 HMI(如上图右)，有着和LUT400一样的四个按键操作，大显示屏(屏幕可就地查看回波曲线)，不需要手操器，保持原有双点测量、6继电器输出，液位差值等功能。

⑤SITRANS LR260 已有螺纹型过程连接选项，适用于液体物位检测，并可定制LR260FEA型(LR260变送器配FEA全塑封)，具有30米量程、高防腐性能、耐高温高压等各种极端工况。

介质：环氧丙烷。

采用导波雷达或L200 喇叭口带静态管。

介质：铁水，高温防撞。

采用LR460带吹扫。
