智能电磁流量计装置环境的挑选,提高了丈量技术水平。

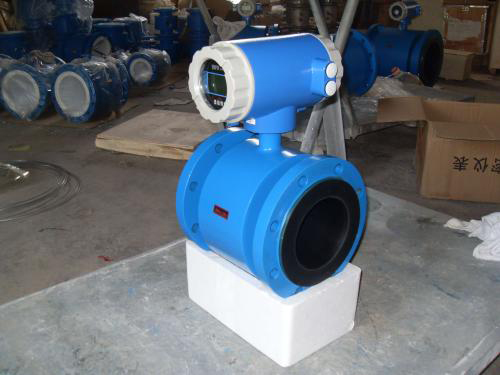

智能电磁流量计是使用电磁感应原理,经过施加磁场,使导电流体随时间变化的电动势,丈量导电流体流量的装置。用于自来水,钢铁,石油,化工,电力,工业和水利部门,也用于丈量酸,碱,盐等腐蚀性导电液体的导电流量。
电磁式流量计的结构主要由磁路体系,丈量导管,电极,外壳,内衬,变换器等组成。电磁式流量计是依据法拉第电磁感应定律丈量流量的仪器。电磁式流量计具有压损极小,可丈量规模广等长处。巨细流速比一般为20:1以上,适用的工业管径规模宽,*大可达3m,输出信号与被测流速呈线性关系,*度较高,可丈量酸、碱、盐液、水、污水、腐蚀性液体,以及浆液、矿浆、纸浆等电导率≥5μs/cm。可是它无法丈量气体,蒸汽和纯净水的流量。
导线在磁场中作切开磁力线运动时,会在导体内产生感应电势,感应电势的巨细与导体在磁场中的有效长度成正比,并与导体在磁场中作笔直于磁场方向的运动速度成正比。同样地,当导电流体在磁场中笔直活动时,当磁感应力线被切开时,也会在管道两边的电极上产生感应电势。由右手定则判别感应电势方向,由下式判别感应电势巨细:
艾克斯=BDv--------式。
其间Ex—感应电势,V;
B-磁感应强度,T
D-管路内径,m。
v-液体的平均速度m/s。
可是体积流量qv等于流体的流速v与管道截面积/4的乘积(πD²),这一乘积:
Qv=(πD/4B)*x。
从上面的公式可以看出,当管径D已定且磁感应强度B不变时,被测体积流量与感应电势成线性关系。当将一个电极刺进管路两边时,可以引入感应电势,经过丈量该电势的巨细,可以得到管路内的流量。
依据法拉第电磁感应原理,在与丈量管轴线和磁力线笔直的管壁上装置一对检测电极,当导电液沿着丈量管轴线运动时,导电液切削磁力线产生感应电势,由两个检测电极检测,数值巨细与活动速度成正比。
E=B·V·D·K
其间:E-感应电势;
K系数与磁场散布和轴向长度有关;
磁感应强度值;
V—导电液的平均速度;
D电极间距;(丈量管子的内径)
传感电势E作为流量信号,经过传感器传递给转换器,经过信号处理,如放大、滤波等,然后用带背光的点阵型液晶显示瞬时流量和累计流量。该转换器具有4~20毫安的输出,报警输出和频率输出,具有RS-485等通信接口,支持HART和MODBUS协议。
介绍电磁流量计装置环境的挑选,运用适宜的装置环境,是咱们完成检测的关键步骤,在挑选正确的装置环境之后,咱们还需要对电磁流量计进行定期直观的检查,检查电磁流量计周围的环境是否有强电磁场的新装置,是否有新的线路横跨仪器。
传感器装置环境的挑选:
(1)应尽可能防止装置在环境温度过高的当地。一个体形结构的电磁流量计也受电子元件环境温度的影响较小。
(2)传感器应装置在枯燥、通风的当地,防止潮湿和易积水的当地,也应尽量防止阳光直射和雨淋。
装置传感器的管路应无较强的漏电流,尽量远离具有强电磁场的设备,如大型机电设备、大型变压器等,以免引起电磁场搅扰;
(4)装置传感器的管道或地面,应防止剧烈轰动,尤其是小型仪器;
(5)考虑装置传感器地址的工作人员在现场进行保护的空间。
二,挑选转换器装置环境:
周围环境温度介于-10~45℃之间;
二、空气相对湿度≤85%;
(3)装置方位无强烈轰动;
(4)周围空气无腐蚀性气体;
五、转换器应尽量装置在室内。当装置到户外时,还应采纳防晒和遮阳办法。
3.装置的注意事项:
(1)电磁式流量计在水平、笔直或歪斜方向上装置,无限制;
(2)从下至上丈量固液两相流体笔直装置;
(3)水平装置时,应使电极的轴线与地平线平行,且不笔直;
(4)不将电磁流量计装置在管系的顶端或顶部;
(5)电磁流量计装置还应避开或远离两个不同导电性液体混合点下流。
(6)流量计附近应有足够的空间用于装置和维修;
(7)如果丈量管路有振动,流量计的两面应有固定支架。
电磁式流量计是使用电磁感应原理丈量介质流速的一种成型速度式流量计,在工业用电导流中的应用十分广泛。和其它仪器相同,电磁流量计对装置环境的要求也相对比较严格。
