西门子智能阀门定位器SIPART PS2 所有外壳型式的产品(隔爆型除外),其行程检测系统和控制单元都可以分体安装。行程或角度的测量可在执行机构上直接进行,控制单元可单独安装在一定距离的远处,如安装在管道或类似安装件上。通过一根电缆连接到位置检测系统,用一根或二根气管与执行机构连接。这种分体设计常用于环境条件超过定位器的规定使用条件(例如强振等)。

下列设备用来测量直行程或角度:

• NCS 传感器
• 外部位置检测系统C73451-A430-D78
• 普通电位器(电阻10K),例如用于较高的环境温度或其他特殊场合
对于短行程的小型执行机构来说,推荐使用线性电位器,因为一方面线性电位器所需的安装空间很小,另一方面其短行程的变送特性理想。

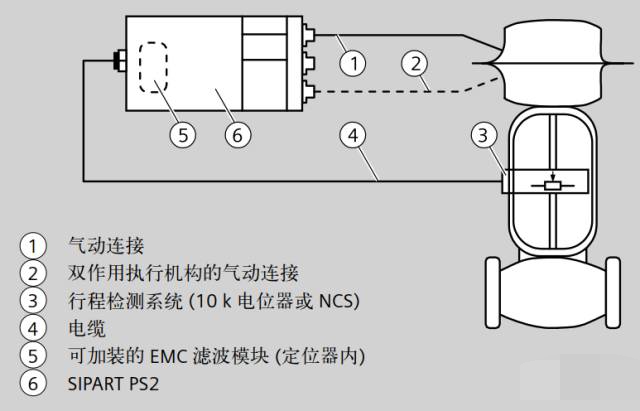

分离安装的执行机构行程检测系统和控制单元(示意图)。


定位器改造

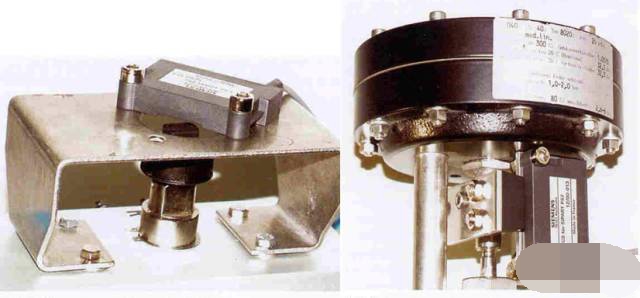

下图为非接触式位置传感器(NCS)。用于角行程执行机构(左)和直行程执行机构(右)的非接触式位置传感器(NCS)。


定位器改造

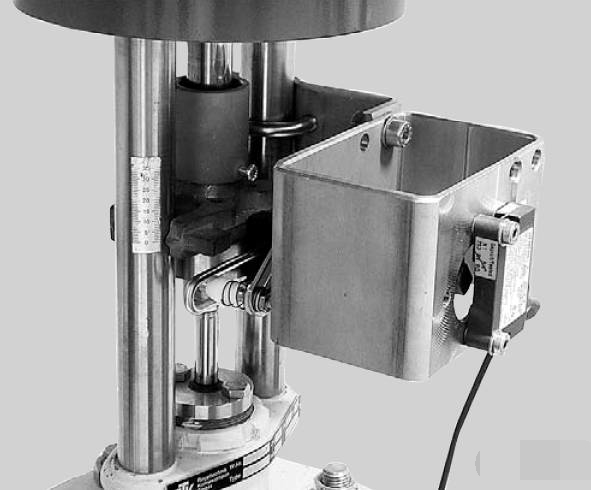

NCS 用于行程>14mm的应用场合(下图)。


定位器改造


NCS传感器即非接触式位置传感器。所有耦合元件,如用于角行程执行机构的耦合轮和驱动销、或用于14mm行程以上直行程执行机构的反馈杆均可省去。

其优点:

• 抗振和抗冲击性更强

• 传感器无磨损

• 安装在特小型执行机构上无任何问题

• 小行程无回差

传感器无需另加电源,即SIPART PS2(非隔爆型) 可以在两线制系统中工作。NCS (非接触式位置传感器)是由一个固定的传感器和一个安装在直行程执行机构阀杆或角行程执行机构转轴上的磁铁组成。对于行程>14mm的执行机构,磁铁和NCS预装在不锈钢支架上,此支架的机械接口和定位器本身相同,及它们可以用标准安装组件安装。当使用分离式传感器时,为了保证连接等级的EMC符合EC一致性声明,定位器(控制单元)内必须安装EMC滤波模块。
