智能型电磁流量计安装环境的选择

智能型电磁流量计装置环境的正确挑选提高丈量技术

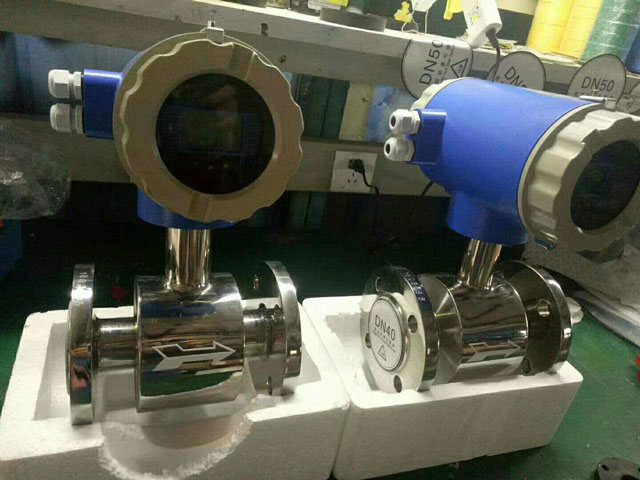

智能型电磁流量计是使用电磁感应原理，根据导电流体经过外加磁场时感生的电动势来丈量导电流体流量的一种仪器。用来丈量自来水、钢铁、石油、化工、电力、工业、水利等部门的导电流体流量，亦可丈量酸、碱、盐等腐蚀性导电液体。

电磁流量计的结构主要由磁路系统、丈量导管、电极、外壳、衬里和转换器等部分组成。电磁流量计是根据法拉第电磁感应定律进行流量丈量的流量计。电磁流量计的优点是压损极小，可测流量范围大。*大流量与*小流量的比值一般为20：1以上，适用的工业管径范围宽，*大可达3m，输出信号和被测流量成线性，*度较高，可丈量电导率≥5μs/cm的酸、碱、盐溶液、水、污水、腐蚀性液体以及泥浆、矿浆、纸浆等的流体流量。但它不能丈量气体、蒸汽以及纯净水的流量。

当导体在磁场中作切开磁力线运动时，在导体中会发生感应电势，感应电势的巨细与导体在磁场中的有用长度及导体在磁场中作笔直于磁场方向运动的速度成正比。同理，导电流体在磁场中作笔直方向流动而切开磁感应力线时，也会在管道两边的电极上发生感应电势。感应电势的方向由右手定则断定，感应电势的巨细由下式确认：

Ex=BDv－－－－－－－-式

式中Ex—感应电势，V；

B—磁感应强度，T

D—管道内径，m

v—液体的均匀流速，m/s

但是体积流量qv等于流体的流速v与管道截面积（πD²）/4的乘积，将式代入该式得：

Qv=(πD/4B)*Ex－－－-式

由上式可知，在管道直径D己定且保持磁感应强度B不变时，被测体积流量与感应电势呈线性关系。若在管道两侧各插入一根电极，就可引进感应电势Ex，丈量此电势的巨细，就可求得体积流量。

据法拉第电磁感应原理，在与丈量管轴线和磁力线相笔直的管壁上装置了一对检测电极，当导电液体沿丈量管轴线运动时，导电液体切开磁力线发生感应电势，此感应电势由两个检测电极检出，数值巨细与流速成正比例，其值为：

E=B•V•D•K

式中：E－感应电势；

K－与磁场散布及轴向长度有关的系数；

B－磁感应强度；

V－导电液体均匀流速；

D－电极间距；（丈量管内直径）

传感器将感应电势E作为流量信号，传送到转换器，经放大，改换滤波等信号处理后，用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4~20mA输出，报警输出及频率输出，并设有RS－485等通讯接口，并支撑HART和MODBUS协议。

电磁流量计装置环境挑选的介绍，使用合适的装置环境，是咱们实现检测的首要关键性的一步，在挑选正确的装置环境后，咱们还需对电磁流量计作周期性直观检查，检查电磁流量计周围环境检查邻近有否新装强电磁场设备或有新装电线横跨外表。

一、传感器装置环境挑选：

(1)应尽或许防止装置在周围环境温度过高的当地。一体型结构的电磁流量计还受制于电子元器件环境温度，要低些。

(2)传感器应装置在枯燥通风的当地，防止湿润、简单积水受淹的场所，还应尽量防止阳光直射和雨水直接淋浇。

(3)装置传感器的管道上应无较强的漏电流，应尽或许地远离有强电磁场的设备，如大机电、大变压器等，避免引起电磁场干扰;

(4)装置传感器的管道或地上不应有激烈的轰动，特别是一体型外表;

(5)装置传感器的地址要考虑工作人员现场修理的空间。

二、转换器装置环境的挑选:

(1)周围环境温度在-10～45℃间;

(2)空气的相对湿度≤85%;

(3)装置地址无激烈轰动;

(4)周围空气不含有腐蚀性气体;

(5)转换器应尽量装置在室内。装置在室外时，还应采取防日晒雨淋的措施

三、装置注意事项:

(1)电磁流量计装置方向水平，笔直或倾斜均可，不受限制;

(2)丈量固液两相流体笔直装置，自下而上流动;

(3)水平装置时要使电极轴线平行于地平线，不要笔直于地平线;

(4)电磁流量计不要装在管系的高点或顶部;

(5)电磁流量计装置还应避开或远离两种电导率不同液体混合点的下游

(6)在流量计邻近应有充裕的空间，以便装置和保护;

(7)若丈量管道有振荡，在流量计的两边应有固定的支座。

电磁流量计是采用电磁感应原理丈量介质流体流速的一种成型的速度式流量计，在工业导电性流体流量丈量方面的使用十分广泛。跟其他仪器外表相同，电磁流量计在装置环境方面也有着相对比较严厉的要求。
